| このページは、サナースの組み立てをイメージしていただくための説明です。 実際の組み立ておよび屋根据付は、商品に添付してある取扱説明書を参照してください。  |
||||
| サナースの標準部品一覧はこちら→ | ||||
 図１に示す部品を準備し、フロントフレーム７にベースプレート１１を取り付け、次にフロントトップフレーム８とフロントボトムフレーム９を取り付けます。その後にフロントサポート１６を取り付け、フロントボトムフレーム９にサポート１０を取り付けます。 図２が完成状態です。 |
||||
 |
||||
 図３に示す部品を準備し、バックフレーム１２にベースプレート１１を取り付け、次にバックジョイントバー１３を取り付けます。その後にバックサポート１７を取り付けます。 図４が完成状態です。 |
||||
 |
||||
 タンクサポート６をフロントフレーム側に取り付け、タンクサポート６とバックフレーム側を連結します。 図６が完成状態です。 |
||||
 |
||||
 貯湯槽１の下部４箇所にあるＭ８ボルトをタンクホルダ６に差込み、ナットで固定します。 真空管差込口がフロントフレーム７側になるように固定します。 |
||||
 |
||||
 設置場所、位置を考慮しながら、ヒートンＡをしっかり固定できる場所に据付けます。 ヒートンＡにはステンレスワイヤーＢを巻付け、温水器前側はフロントフレーム７の下部、温水器後側はバックフレーム１２の上部に、ステンレスワイヤーＢを巻き付けます。巻付け要領は、図１０を参照してください。 ステンレスワイヤーＢが建築物の角部などに接触する場合は、必ずステンレスワイヤーＢに保護材Ｃを取付けてください。 架台の設置は温水器が水平になる場所を選んでください。 |
||||
 |
||||

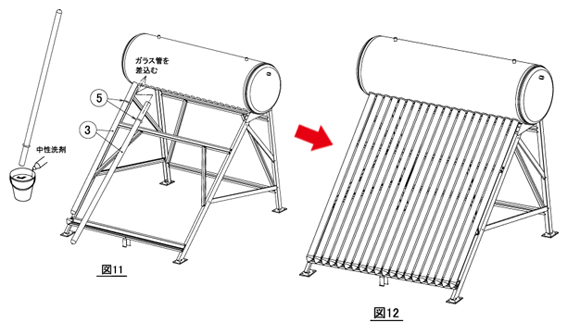

 ガラス管５を貯湯槽１に差込みます。バケツに入った水に中性洗剤を少量入れ、ガラス管先端にバケツの水をつけます。 そのままガラス管を貯湯槽に差込みます。差し込む際には、ガラス管を回しながら差し込みます。 図１２が完成状態です。 |
||||
 |
||||
|
||||
| このページは、サナースの組み立てをイメージしていただくための説明です。 実際の組み立ておよび屋根据付は、商品に添付してある取扱説明書を参照してください。 |
||||
